Panel Hakko, NX7- PLC ve PowerFlex 4M AC Sürücü Ortak Kullanımı
Yapacağımız uygulamada master cihaz panel olacak ve panel NX7 ile haberleşecek NX7 ise PowerFlex 4M AC sürücü ile bağlantılı olacak.
İlk olarak kablo bağlantı şekillerini inceleyelim.

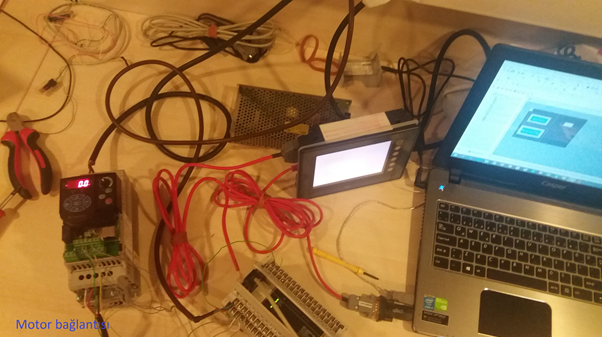

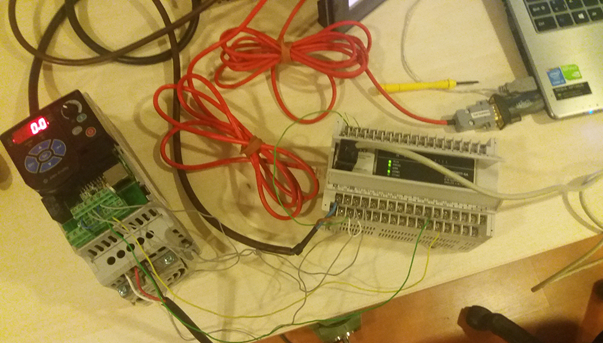

PowerFlex 4M AC Sürücüyü 3 telli bağlantı ile NX7 ye bağladım. AC Sürücü üzerinde yapılması gereken değişiklikler:
- Pinlerin bulunduğu yerdeki buton “SNK” ya getirilecek.
- 1 ve 4 numaralı pinler birbirine bağlanacak.
- 2 numaralı pin NX7’nin R16.0 numaralı pinine bağlanacak.
- 3 numaralı pin NX7’nin R16.1 numaralı pinine bağlanacak.
- 14 numaralı pin NX7’nin “AG” ne bağlanacak.
- 13 numaralı pin NX7’nin “OV0″na bağlanacak.
- C303 parametresini “1” yapın.
- P106 parametresi “1” e yani 3 telli bağlantıya alınacak.
NOT: 3 telli bağlantıda bir kez start verdiğimizde butonu inaktif etsek bile çalışmaya devam eder eğer durmasını istiyorsanız 2 telli bağlantıya alın yani parametreyi “3” yapın. Ama iki telli bağlantıda da durdurmadan yön değişimi yapamazsınız.
- P108 parametresini “2” yapın.
- Hızlanma/Yavaşlama sürelerini kendinize göre ayarlayın. Ben “1” yaptım fabrika ayarında bu değer “10”dur.
NX7’yi bilgisayarınıza bağlayın ve WinGPC programını açın, program yüklü değilse ücretsiz olarak netten indirebilirsiniz.

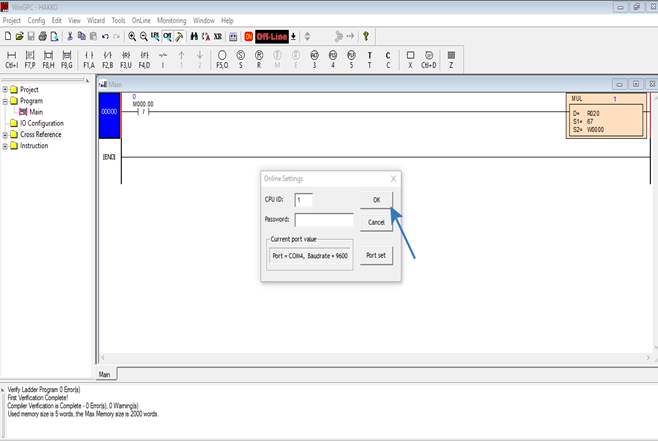

Programı aşağıdaki gibi düzenleyin sonra Off-Line yazısının yanındaki aşağı oku tıklayın ve WinGPC==>PLC kısmını seçip ID adresini “1” yapın. Sonrada programı “Run” modda çalıştırın.

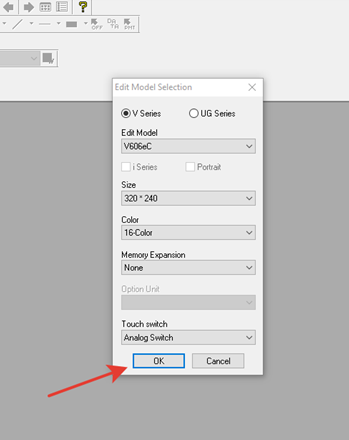

Sonra panel programı olan V-SFTV5 programını açın ve File bölümünden “New File” seçin.

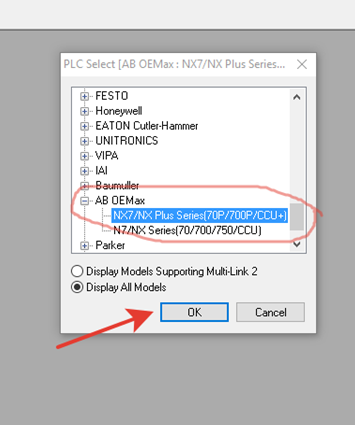

Burada panel ve NX7’nin haberleşmesi için “NX7/NX Plus Series” kısmını seçmemiz önemli yoksa haberleşme sağlanmaz.

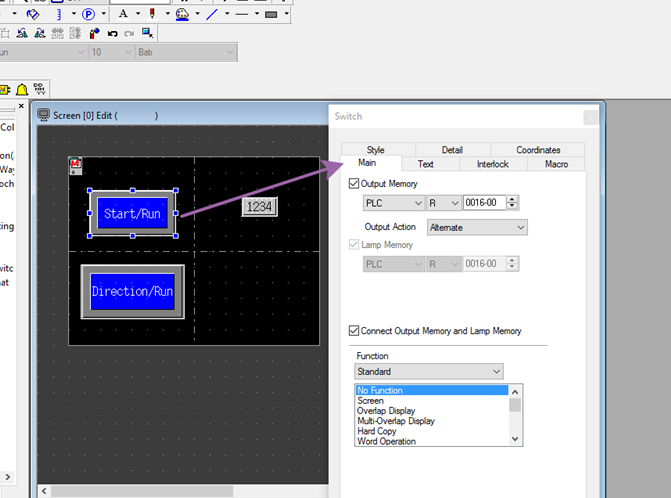

Daha sonra bir önceki örnekte anlattığım gibi 2 adet buton ekliyoruz ve “Text” kısmınlarına; Start/Run ve Direction/Run yazıyoruz ve “Main” kısmındaki parametreleri aşağıdaki gibi düzenliyoruz.

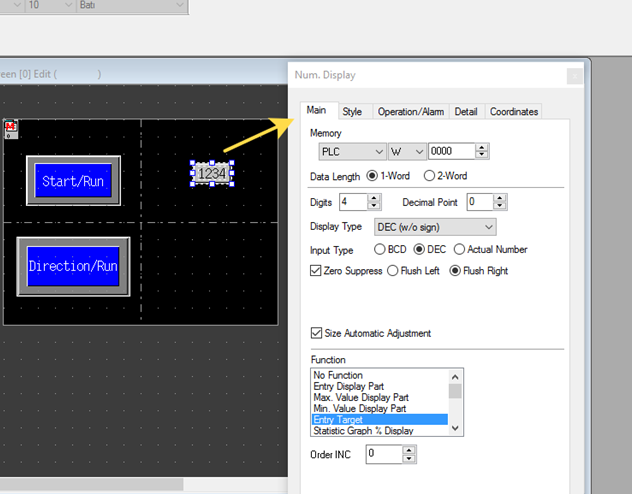

Frekansı gireceğimiz keypad’i önceki örnekteki gibi “Wizard” kısmından seçiyoruz ve parametrelerini aşağıdaki gibi ayarlıyoruz.
Ve böylece programımızı tamamlamış oluyoruz.
PowerFlex 4M AC Sürücü, NX7 Plc ve Hakko panel hakkında merak ettiğiniz teknik bilgileri ve ürün detaylarını Market Otomasyon’un sitesinden yada teknik ekibinden öğrenebilirsiniz.
